01
Stolní gramofony neopravuji moc často. Aktuálně nejsou mezi sběrateli či obyčejnými lidmi moc populární.
02
03

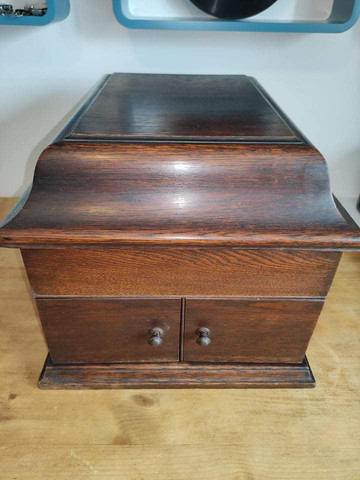

Kousek na snímcích byl dodán do opravy s tím, že má nepůvodní zvukovku co tam nepasuje (tedy sehnat novou) a že nejde natáhnout. Vizuální stav skříňky byl uspokojivý, takže tu jsem nemusel řešit. Vizuální stav skříňky byl uspokojivý, takže tu jsem nemusel řešit.
04
Uvnitř mě čekal zajímavý a poměrně hodně kvalitní dvoupružinový motorek značky Stehle - tzv. spiral drive.
05

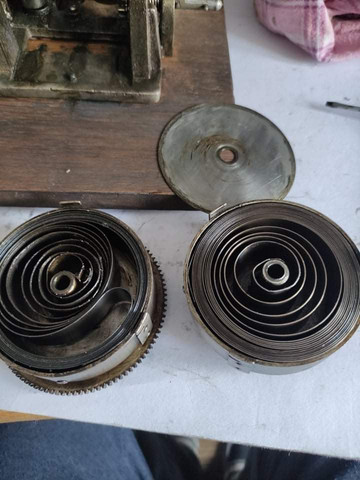

Jedna pružina byla opravdu prasklá, druhá - naprasklá selhala po výměněn té první, takže jsem nakonec měnil obě.
06
Vskutku kuriózní věc. Stala se tak, že kutil do bubnu nasadil pružinu opačně a následně ji při natahování přetáhl. Ať žijí opravy svépomocí.
07
Motorek byl klasicky špinavý od starých zaschlých tukovadel, olejů a vazelín. Naštěstí ho v minulosti domazávali, takže nebyl vůbec vyběhaný.
8
Klasická kompletní rozborka do šroubku.
9
Motorek v průběhu sestavování. Ten prokoukl, že?
10
Nové pružiny vmontované do bubnů.
11

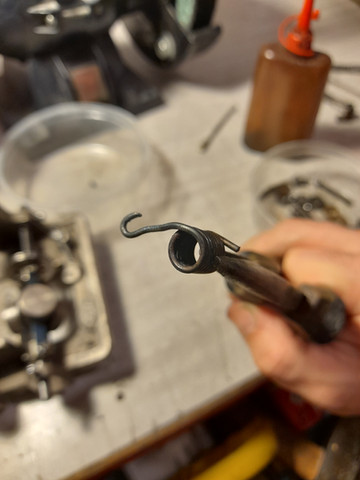

Další závadou byla prasklá zpětná pružinka nátahu.
12
Ta se nad planemem popustila a dotvarovala do správného tvaru.
13
Kompletní vyčištěný a seřízený motor.
14
A teď ještě zvukovka. Výměna prasklé slídy a ztvrdlého těsnění za nové. Opět do šroubku....
15
Hotová přetěsněná zvukovka.
16
Vazelínou se zatěsnilo i ramínko. Nebude docházet ke ztrátě akustického tlaku.
17
Původní ramínko někdo z mě neznámého důvodu vyměnil. To stávající ale relativně pasovalo, takže jsem jiné nescháněl. Jen má jinou rozteč šroubů.
18
Klasický dřevěný zvukovod.
19

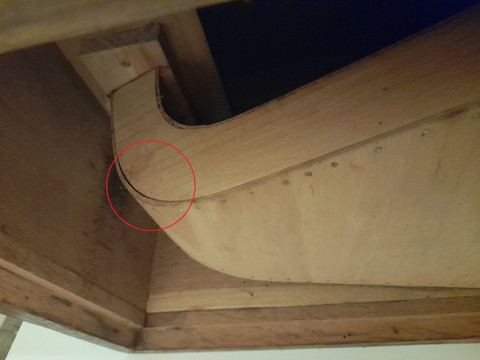

Klasický dřevěný zvukovod plný výrobních vad - škvír a netěsností. Tudy utíká zvuk pryč. Gramofon pak hraje potichu a zahuhlaně. Muselo to hrát blbě už od začátku.
20
Celý jsem ho proto vylepil disperkolem. Rozehrál se opravdu parádně.
21
22
A ještě dobový katalogový list.
